短波電臺一般是通過電離層的反射進行遠距離通訊，具有通訊頻率隨季節，晝夜變化的特點。具有ALE-1 （自動鏈路建立裝置）單元的電臺可在預定的信道范圍內，自動選擇較優信道，進行高質量的通訊，因而成為人士和無線電愛好者的重要選擇。下以優性價比的VX-1700短波電臺ALE-1 單元的安裝與設置為例介紹其過程。

一：ALE-1 單元的安裝

  取下機子背面的外殼，去掉GPS單元（可能就沒安裝此選件），換上ALE-1 選件單元，并連接J4001 插頭后，恢復機子外殼。

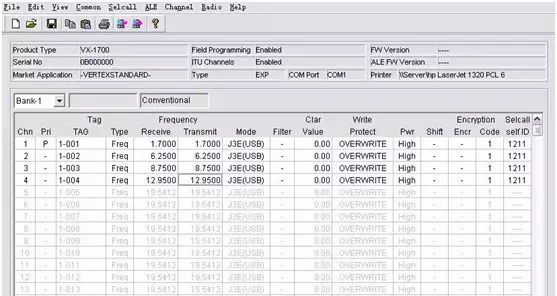

二：連接好編程電纜和打開編程軟件CE77WIN v1-1.00 ，按提示操作讀電臺參數于PC機如圖示。

三：ALE功能基本設置

 1． 將commonoptionOptional board參數設置為：ALE UNIT

2 .  commonALE 設置為ON

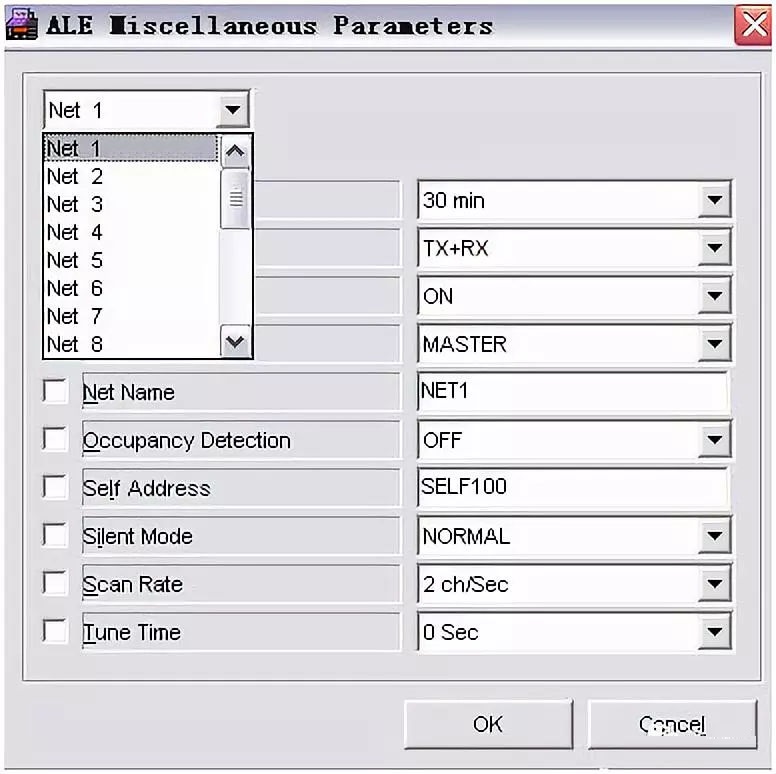

3.   在ALEALE MiscellaneousNet name參數中輸入選定的網絡地址net1,net2 等。在self Address 參數中輸入本機的標識地址。

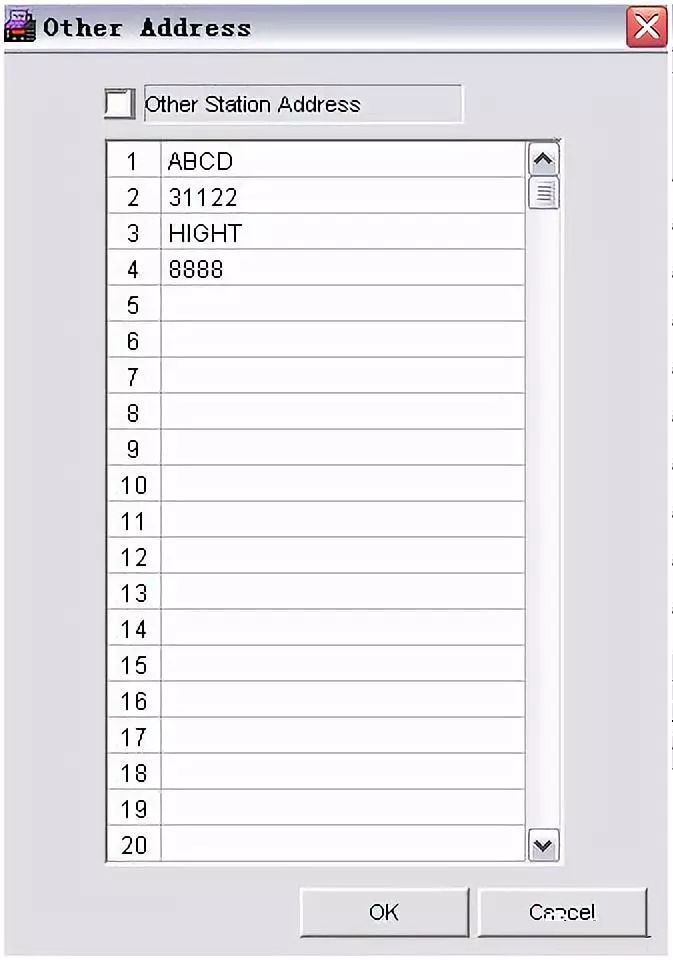

4.        將要呼叫的電臺地址輸入ALEOther station Address中。

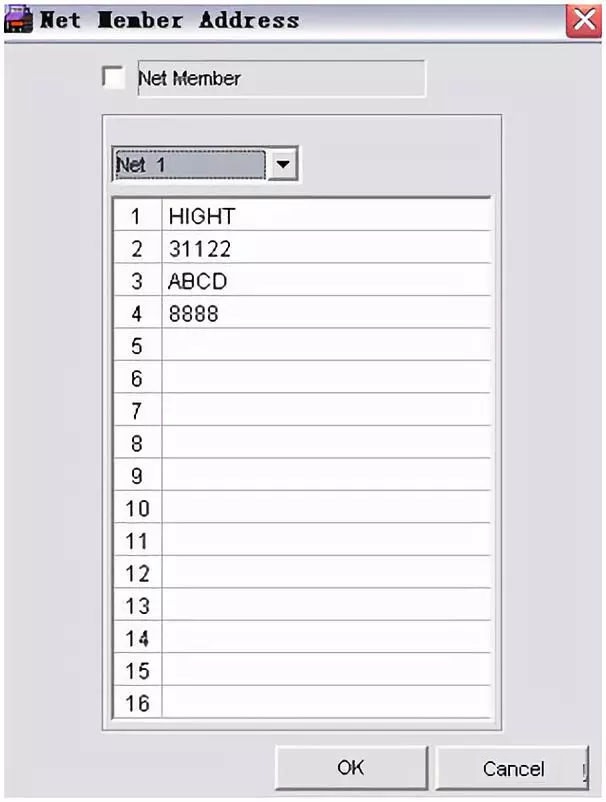

5.  在ALENetwork Member Address 參數中定義網絡成員地址。

6. 在ALEScan Channel List下選定要掃描的記憶頻道。

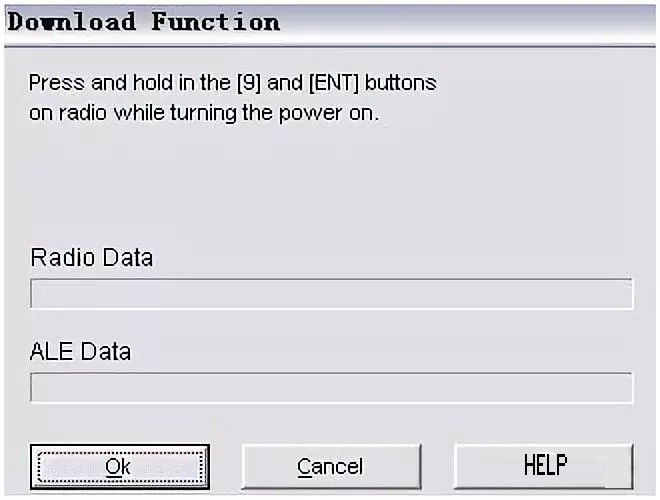

7. 按照提示將該動后的參數下載到電臺中。

      注意：為了便于選呼和打開或關閉ALE功能 設置按鍵P2 ，P3的功能為ALE，CALL。

                                                       2010 12 30

                                                   北京易達瑞康科技公司 曹工
